Pcomm在数字地磅称重软件中的应用

本文着重介绍在数字地磅称重软件中，用Pcomm实现数字传感器与计算 机的高速数据通讯。

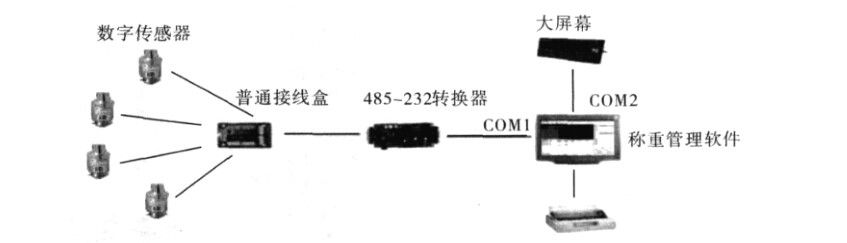

在数字地磅称重系统中，一般是采用85-232转换器直接连接数字传感器。用电脑代替仪表进行称重并完成数据管理。
实际应用中发现，在Windows环境下进行数据高速传输时，使用一些现成的控件存在严重的 数据丢失现象。而使用M0XA PcommPro提供的专 为异步通讯设计的API函数库，就可以解决上述 问题。本文介绍在C++builder中调用Pcomm.dll实 现上位机与数字传感器通讯的过程。
从MOXA公司网站下载安装包，安装后得到 Pcommdll,用 C++builer 中的 Implib.exe 导出对应的 静态库，取名为Pcomm.lib，添加到工程中，同时在 安装目录下找到Pcommh文件，添加到工程中。
在串口通讯过程中，主要使用的函式如下： int sio_open(int port) // 打开串口，port 是串口号 int sio_ioctl(int port，B9600，P_N0NE|BIT_81 STOP _1); //设置串口波特率，如9600，n，8，1
int sio_cnt_irq(int port，char *p，1); // 设置中断 函数，port是串口号，p是回调服务函数指针
int sio_write(int port，char *p，int len); //发送数 据，*p发送内容，len是长度
int sio flush(int port，2); // 清空串口 缓冲区，第二个参数清空缓冲区类型，2是同时清空输入和输 出缓冲区
int sio_iqueue(int port); // 获得接收字节数 int sio_read(int port,char *p,int len); // 读取串
口数据,*p接收内容
int sio_close(int port); // 关闭串口
主要程序代码如下：
 void tdcall cntirq(int port)// 声明中断服务函数 void_fastcall TForm1 ::OPENClick (TObject *Sender); //打开串口,设置中断服务函数
port=StrToInt(ComboBox1 - >Text); // 将要打开的
串口号
sio_open(port)// 打开串口 sio_ioctl(port,B9600,P_NONE|BIT_8|STOP_1)// 设
置此端口的通讯参数，包括波特率，数据位，校 验位，停止位
void tdcall(*p)(int);// 回调函指针 p=cntirq;
int izsiontjrq^ort^pj); // 设置中断函数 }
//中断服务函数，读者手工编写，用来处理 接收到的数据，类似于MSCOMM中的接收事件 void __stdcall cntirq(int port)
{
Sleep(20);//为了保证在和传感器通讯时，能进 行其他操作，需要加入此函数
unsigned char RecProBuf [1024]={‘\0，}; int n=sio_iqueue(port); //获取接收的字节数 if(n>0)//有数据接收，无数据跳出 {
sio_read(port，RecProBuf，1024); // 读取数据
//读到数据后，按协议解析，并显示 }
sio_write(port，SendData，7); // 发送数据 //SendData为读传感器内码命令，7是发送长度， 不同厂家协议不同
sio_flush(port，2); // 刷新串口 }
void _fastcall TForml:: SendClick (TObject *Sender)//首次点击开始发送命令，触发中断服务 函数，以后在中断服务函数中发送命令
{
char * SendData; //读传感器内码命令 sio_write(port, SendData,7); // 发送数据 sio_flush(port,2);
}
void _fastcall TForm1::CloseClick (TObject *Sender)
{
sio_cnt_irq(port,NULL,0);// 关中断 sio_close(port);// 关串口

Pcomm是建立在Win32通讯API函数的基础
上的，并对其进行了封装，提供了高级的调用接 口。在数字地磅称重软件的编写中，数据高速 可靠的传输非常重要。使用Pcomm通讯时，可以 看到RS485-232转换器的RXD和TXD状态灯， 处于常亮状态。
经过连续长时间运行测试，工作正常，未发现 数据丢失现象。在计算机上同时进行其他操作时， 也未对称重系统产生明显妨碍。

用于测试的计算机配置如下：
1、CPU:C530 1.7G 内存:1G 硬盘:80G 操作 系统:xp蕃茄花园ghost版；
2、CPU:Intel Core 2.2G 双核内存:1G 硬盘： 160G操作系统:xp蕃茄花园ghost版。

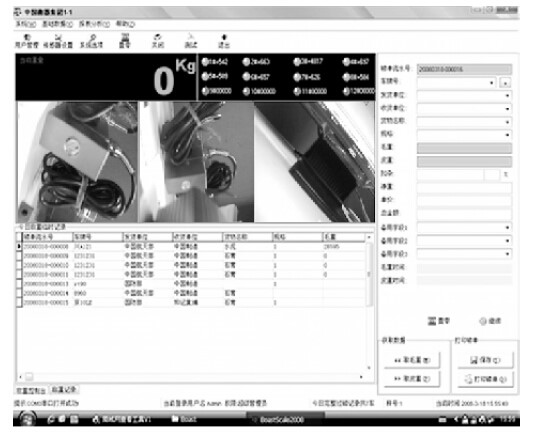

这是笔者近期开发的《数字摄像地磅称重软件》如图2，应用了文中相关的技术。
