基于BIM的智能地磅管理系统

文章出处: 人气:发表时间:2018-07-03 14:14
施工现场为建筑垃圾产生的源头,要解决建筑垃圾再生利用问题,首先应从源头做起。目前,我国主要通过 绿色施工示范工程和绿色施工科技示范工程的评选来推动绿色施工在行业的发展“四节一环保”环境保护指标中 对建筑垃圾回收利用率做了明确要求,其数据来源的准确性和真实性为检查组专家重点检查内容。与此同时,人 工收集建筑垃圾数据的弊端也越发凸显,如何实现智能化的建筑垃圾数据收集为施工单位当前急需解决的问题。
0.引言
建筑垃圾处理早已不再陌生,建筑垃圾问题已 经成为环境污染和阻碍我国建筑业发展的主要因 素[2。建筑垃圾减量化生产、实现建筑垃圾的循环再 利用越来越受到企业与政府的重视,政府也出台了相 应的规范以及法律法规促进建筑垃圾回收利用的发 展。其中,GB/T50640—2010《建筑工程绿色施工评价 标准》对绿色施工的建筑垃圾处置做了明确规定,其一 般项要求建筑垃圾回收利用率应达到30% ,优选项中 要求建筑垃圾回收利用率应达到50%。
在绿色施工示范工程验收过程中,针对建筑垃圾 的数据统计为绿色施工示范工程的重要环节,检查组 专家们对建筑垃圾回收率的数据来源、数据准确性以 及照片真实性等因素的要求也非常严格。然而人工统 计数据,不仅浪费人力物力,数据的准确性、及时性也 得不到保障。基于BIM的智能地磅管理系统将BIM 技术与绿色施工技术相结合,实现了建筑垃圾各项数据在线收集、分析与下载,有效解决了人工统计数据带来的弊端,极大的提高了工作效率。
1.系统原理简介
1.1系统原理

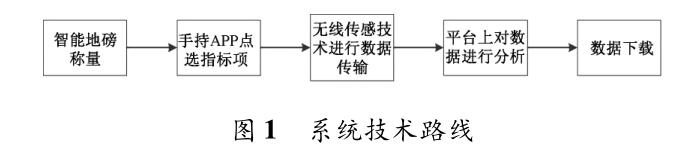

基于BIM的智能地磅管理系统,将BIM技术与绿 色施工技术相结合,利用智能地磅对设备称重,通过手 持APP录入数据,通过无线传感技术将数据传输给数 据平台,实现数据的自动分析与下载,实现智能化与互 联网化的建筑垃圾管理系统。如图1所示。

1.2系统简介

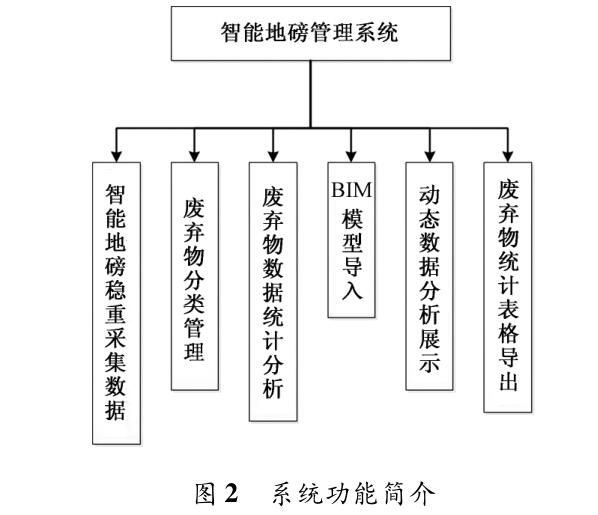

本系统将BIM模型导入管理平台,实时监控智能 地磅的位置,采用小型化、手推可移动式的智能地磅对 施工现场建筑垃圾堆放点的建筑垃圾称重,固体废弃 物的重量数据通过无线网络自动传输到管理平台,管 理人员根据现场实际情况在手持APP上通过下拉菜 单对固体废弃物种类、固废产生的部位、回收利用方式进行录入,并配套无线视频监控进行录像和截图保存, 固体废弃物的各项指标数据将自动归结到对应种类固 体废弃物统计表中,通过智能平台系统对建筑垃圾各 项数据进行智能统计和分析,并将数据表格下载导出。 系统功能如图2所示。

2.系统特点
2.1实现BIM技术与绿色施工技术的结合

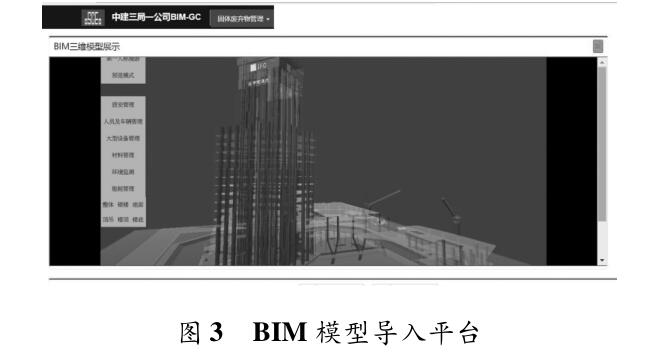

导入了 BIM模型,通过BIM模型展示建筑垃圾的 堆放点的平面布置,同时可在平台上查看智能地磅的 实时位置(见图3)。

2.2采用了小型、可移动式智能地磅
智能地磅为小型化、手推可移动式、并留有可与系 统实现联动的智能串口的智能地磅。智能地磅预留的 串口可与我司开发的平台相关联,设备的调试与运行 简单方便,且该地磅可实现周转使用,其称重数据通过 无线传感技术自动传输至平台,符合节能减排的要求, 为后期该平台在全公司内的推广打下良好基础。
2. 3配套APP客户端

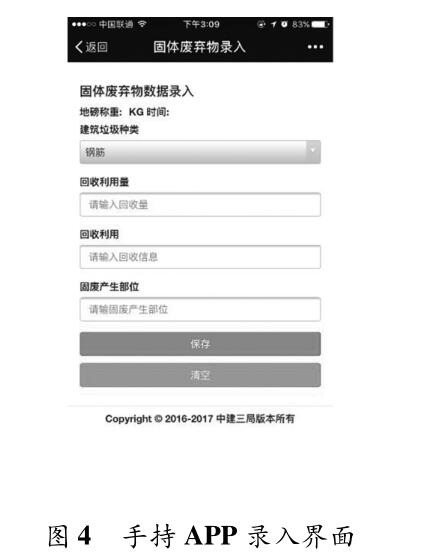

通过智能地磅将建筑垃圾称重量数据自动传输至 管理平台的同时,管理人员根据现场实际情况在手持 APP上通过下拉菜单点选建筑垃圾种类、建筑垃圾回 收利用量、建筑垃圾产生的部位、建筑垃圾回收利用方 式来进行数据指标录入(见图4)。其中,当次的各项 数据结果将通过无线网络自动归结到对应种类固体废 弃物统计表中。

2. 4地磅数据实时显示
智能地磅称重以及通过手持APP点选固体废弃 物各项指标的同时,数据通过无线传输技术上传到管 理平台,并实时显示智能地磅的运行情况,包括地磅称 重、称重时间、固废种类、固废产生部位、实时的固废总 量、实时的固废回收利用率等等相关数据(见图5)。

2. 5自动采集图片
配套采用无线视频监控,对智能设备的实施情况 进行录像和截图保存,同时对建筑垃圾的再回收处理 情况进行详细的记录。
2. 6自动归类

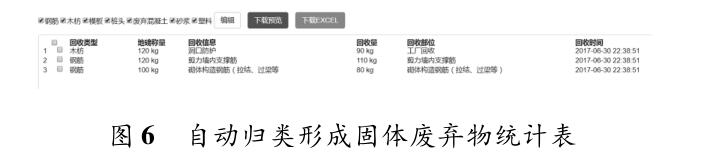

通过智能地磅称重,手持APP客户端点选录入建 筑垃圾各项指标数据后,建筑垃圾的各项指标数据将 自动归结到对应种类固体废弃物统计表中(见图6)。

2.7数据自动分析

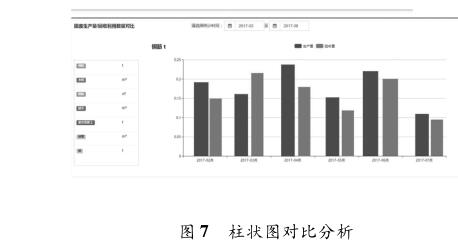

通过固体废弃物智能管理平台对垃圾产生点或者 垃圾堆放点产生的固废的种类、固废产生总量、回收利 用量、回收利用率、节约的成本进行计量统计与分析, 同时,对不同种类的固废的生产量和回收利用数量进 行对比分析,通过柱状图的方式展示回收利用情况(见 图7),最终形成固体废弃物统计表,方便管理人员查 看并下载。
2.8节省劳动力
采用基于BIM的智能地磅管理系统有效解决了人工采集数据带来的弊端,极大的节省了劳动力,很大 程度上节约了劳动成本。
3.实施效果
3.1项目概况
横琴国际金融中心大厦工程由珠海横琴新区十字 门国际金融中心大厦建设有限公司投资,占地2. 1万 m2,总建筑面积21. 9万m2,建筑高度为336. 7m,共65 层,45层以下为办公,45层以上为公寓,地下室4层。 采用围护粧+内支撑形式。内支撑为3道双环内支 撑,基坑深度约20m。
3.2项目实施效果

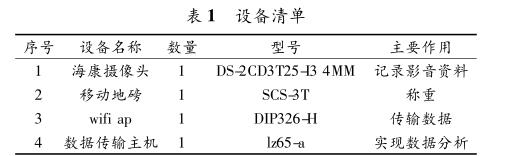

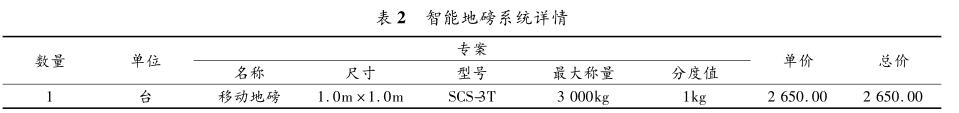

本系统配套硬件设备主要包括:智慧地磅、摄像 头、数据传输主机、wifi ap (见表1)。本项目采用的小 型化、手推可移动式的智能地磅留有开放式rs485串 口,由专业人员对设备进行安装与调试,实现数据收集 分析与管理平台的联动(见表2)。


本系统开发后我司首先在珠海横琴国际金融中心 (珠海IFC)项目进行试点运行,目前运行效果良好,取 得了良好的社会经济效益,我司计划在公司范围内进 行推广运行。

4.结语
通过以上分析,基于BIM的智能地磅管理系统通 过BIM模型形象直观的展示智能地磅的运行情况,体 现了建筑施工的智能化和节能环保性。同时,本系统 实现了固体废弃物数据在线自动分类收集、反馈应用、 实时分析和数据下载,从而解决人工收集数据带来的 数据误差以及人员浪费问题,保证数据收集的准确性 和及时性,极大的提高了工作效率。智能化与互联网 化为现代绿色施工技术的主流方向,尽管本系统在很 大程度上解放了劳动力,实现了智能化的建筑垃圾数 据管理,但仍旧存在一些数据需要通过手动操作进行 输入,我们还应继续努力,努力探索建筑施工智能化。
